Pot uchun avtomatik TIG dumaloq tikuv payvandlash mashinasi



Avtomatik dumaloq tikuv payvandlash mashinasi

Ushbu uskuna dumaloq va silindrsimon idishlar (masalan, zanglamaydigan po'latdan yasalgan qozonlar, alyuminiy kostryulkalar va kompozit taglikli-kostryulkalar) uchun maxsus mo'ljallangan, avtomatlashtirilgan aylana volfram inert gaz (TIG) payvandlash mashinasidir.

U asosan qozon tanasi va pastki qismini aylana bo'ylab payvandlash uchun ishlatiladi (bir qatlamli yoki kompozit taglik), shuningdek, qozon chetini bukish va qozon qulog'ini mustahkamlovchi plitalar kabi dumaloq traektoriyalarni payvandlashda ham foydalanish mumkin. Uskunalar TIG issiq va sovuq simli payvandlash texnologiyasi bilan birgalikda ishlov beriladigan qismni aylantirish va payvandlash mash'alini mahkamlash rejimini qo'llaydi, bu estetik jihatdan jozibali choklarni, g'ovaklikni yo'qligini va ikki tomonlama shakllantirish bilan-bir tomonlama payvandlashni ta'minlaydi. Oshxona anjomlari, jihoz qoplamalari va bosimli idishlar kabi sohalarda ommaviy ishlab chiqarish uchun javob beradi.





Idish uchun avtomatik TIG tikuv payvandlash mashinasi

Qo'llaniladigan ish qismining diametri	100mm-600mm (sozlanishi mumkin)
Qo'llaniladigan ish qismining balandligi	50-300 mm
Ish qismi materiali	Zanglamaydigan po'lat (201/304/316), alyuminiy va alyuminiy qotishmalari, karbonli po'lat
Ish qismi qalinligi	0,6 mm-3,0 mm (alyuminiy 4,0 mm dan kam yoki unga teng)
Payvandlash tezligi	0,2-5,0 rpm (bosqichsiz sozlanishi)
Payvandlash mash'alini sovutish usuli	Suvni sovutish (200A yoki undan yuqori tavsiya etiladi) / Havoni sovutish (200A dan past)
Nominal kirish quvvati	3 fazali 380V+10% 50HZ
Nominal quvvat	Taxminan. 15-25kVA (payvandlash quvvat manbai konfiguratsiyasiga qarab)
Payvandlash oqimi	AC/DC puls 5A-400A
Nazorat tizimi	PLC + Sensorli ekran (standart parametrlarni saqlash funktsiyasi)





Tikuv payvandlash apparati sotiladi

• Estetik jihatdan yoqimli payvand choklari: Barqaror TIG payvandlash yoyi va konsentrlangan issiqlik kirishi natijasida payvand chok yuzasida silliqlash yoki ozgina sayqallashni talab qilmaydigan-bir xil baliq shkalasi hosil bo‘ladi.
• Yuqori{0}}samarali avtomatlashtirish: standart PLC xotira funksiyasi pot turlarini o‘zgartirganda parametrlarni qayta chaqirish imkonini beradi, bu esa takroriy sozlash zaruratini yo‘q qiladi.
• Kompozit pastki payvandlash uchun javob beradi: alyuminiy kompozit tagliklarini (masalan, zanglamaydigan po'lat + alyuminiy + zanglamaydigan po'lat kabi) payvandlash muammolarini hal qilish uchun issiq simli tizim qo'shilishi mumkin, bu g'ovaklikni samarali ravishda kamaytiradi.
• Xavfsizlik himoyasi: Haddan tashqari{0}}harorat signalizatsiyasi, -kuchlanishdan past/oqimdan-pastdan himoyalanish.





1.Ushbu tsilindrning vazifasi payvandlashdan oldin yuklash va tushirish uchun etarli joyni ta'minlash va yuklash tugagandan so'ng silindrni payvand chokiga aniq joylashtirish va shu bilan aniq payvandlashga erishishdir.



2. Payvandlash boshi turli o'lchamdagi idishlarni payvandlash ehtiyojlarini qondirish uchun chap-o'ngga aylanish mexanizmi va o'ng{2}}pastga harakatlanish mexanizmi bilan jihozlangan. Chap-o‘ng burilish mexanizmi payvandlash mash’alini payvand chokining kengligi bo‘ylab muntazam ravishda yon tomonga burilishiga olib keladi, bu esa issiqlik ta’sir qiladigan hududning qoplanishini samarali oshirib,-bir marta kengroq chok hosil bo‘lishini ta’minlaydi, payvandlash samaradorligi va cho‘kish sifatini sezilarli darajada yaxshilaydi. O'ng{8}}pastga harakat mexanizmi asosan payvandlash mash'alining vertikal holatini sozlash uchun javobgardir. U mash'alni ishlov beriladigan qismning diametri yoki balandligidagi o'zgarishlarga qarab aniq tekislashi mumkin, bu esa volfram elektrodining har doim kostryulkalar choki bilan optimal yoy uzunligi va burchagini saqlab turishini ta'minlaydi va shu bilan turli o'lchamdagi ish qismlarini payvandlash uchun moslashadi.



3. Payvandlash jarayonida uning vazifasi tsilindrni cho'zish va orqaga tortish orqali idish uzunligi yoki uning qisish holatiga ko'ra tez va silliq eksenel harakatlanish uchun quyruq tanasini haydash va shu bilan turli xil spetsifikatsiyadagi kostryulkalar uchun moslashuvchan qo'llab-quvvatlash va joylashishni aniqlashga erishishdir. Tsilindrli{2}}qo‘zg‘alish usuli dumbog‘ning tez harakatlanishiga imkon beradi va uni boshqarish oson. Odatda, zarba oxirida bufer to'xtashiga erishish va elektr signallari orqali dastgoh asbobining siqish va payvandlash harakatlari bilan o'zaro bog'lanishga erishish, aylanma payvandlash paytida idishning barqarorligi va siqish samaradorligini ta'minlash uchun odatda gaz kelebeği klapan bilan birgalikda ishlatiladi.



4. Payvandlash mash'alalari, odatda, uzoq vaqt davomida barqarorlikni ta'minlab, uzluksiz payvandlashda hosil bo'ladigan issiqlikka bardosh berish uchun suv{1}}sovutilgan tuzilmadan foydalanadi. Yoy idishning aylana payvand choki ustida aylanayotganda yoyning doimiy tekislanishi va yoy uzunligini ta'minlash uchun-aniqlikdagi volfram elektrodini mahkamlash mexanizmi o'rnatilgan. Zanglamaydigan po'lat, alyuminiy va alyuminiy qotishmalari kabi keng tarqalgan ishlatiladigan kostryulkalar uchun payvandlash mash'alasi dizayni gazdan himoya qilishni ham hisobga olishi kerak. Optimallashtirilgan ko'krak strukturasi va havo oqimi kanallari barqaror laminar oqim himoya qalqoni yaratadi va payvand chokining oksidlanishini samarali oldini oladi.

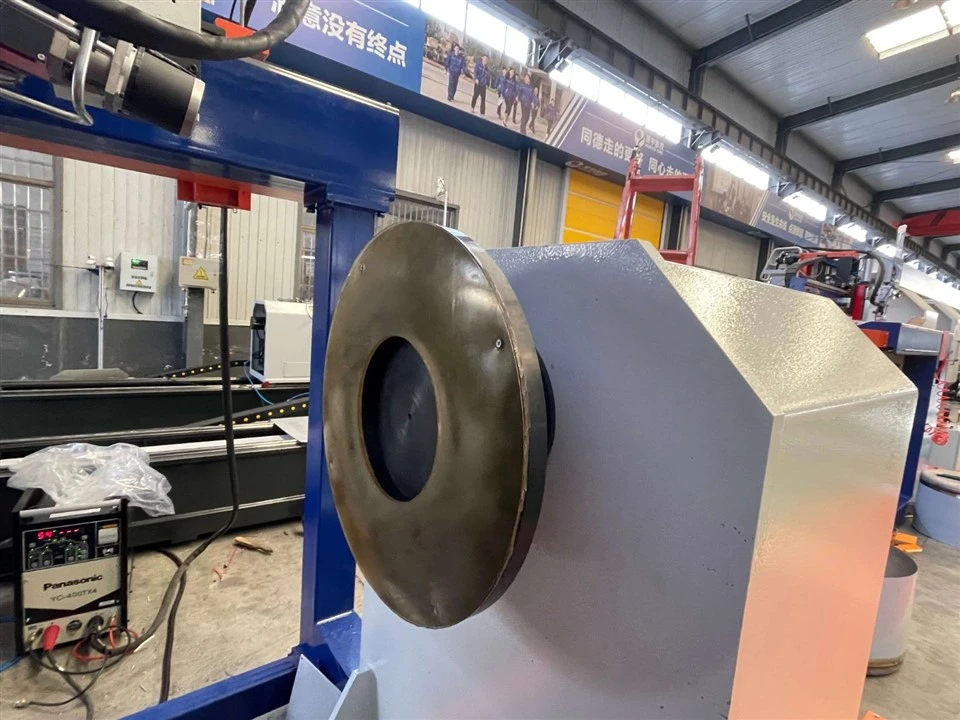

5.Shpindel qutisidagi shtutser "markazlashtiruvchi quvvat ushlagichi" vazifasini bajaradi, uning asosiy vazifasi radial sinxron harakat orqali turli diametrli idishlarni aniq qisishdir, bu esa ishlov beriladigan qismning aylanish markazi mil o'qi bilan mos kelishini ta'minlaydi. Bu payvand chokining aniqligini kafolatlash uchun asosiy hisoblanadi. Quyma paypoqdagi shtutser, birinchi navbatda, “qoʻshimcha tayanch” boʻlib xizmat qiladi, uning shimlari yuqori payvandlash haroratida ishlov beriladigan qismning deformatsiyasi va sirpanishini oldini olish uchun eksenel oldindan yuklanishni taʼminlaydi, shu bilan birga idishning ichki devori yoki pastki qismining silliqlangan yuzalarini qisish izlari yoki tirnashlaridan himoya qiladi.

6. Renderlar





Circualr tikuv payvandlash mashinasi





1.Odatda biz qadoqlash uchun fumigatsiyali kontrplak qutisidan foydalanamiz; ba'zi katta mashinalar uchun biz po'lat pallet va plastmassa plyonka qopqog'ini ishlatishimiz mumkin. Barcha mashinalar zavoddan chiqishdan oldin zangga qarshi bo'yoq yoki moy bilan bo'yalgan.
2.Paket mijozlarning talabi sifatida bo'lishi mumkin
