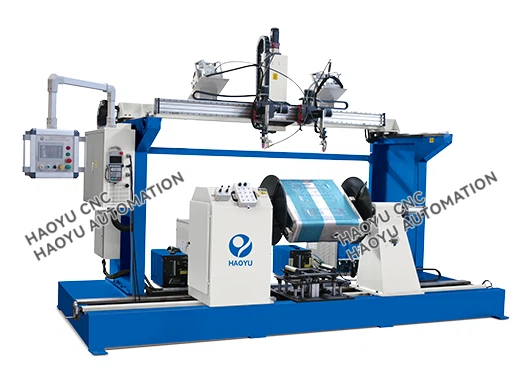

Avtomatik MIG alyuminiy yonilg'i bakini payvandlash mashinasi





Alyuminiy saqlash tankini payvandlash mashinasi

Ushbu uskuna uglerodli po'lat, zanglamaydigan po'lat, alyuminiy va boshqa metall silindrsimon korpuslar (va kvadrat, D-shaklli oval va boshqalar) ish qismlarining barrel korpusini va so'nggi qopqog'ini payvandlash uchun ishlatiladi. Payvandlash uch-eksa raqamli boshqaruv tizimi tomonidan boshqariladi. Kalıp, ishlov berish markazi tomonidan ishlov beriladigan qismni qisish paytida tashqi yuzadagi chizishlardan qochish uchun qayta ishlanadi. Payvandlash mash'alining sozlash qismi payvand chog'ida qo'lda nozik-sozlanishi mumkin bo'lgan qadamli dvigatel va sharli vintni qabul qiladi. Operatorning ish zichligini kamaytiring va payvandlash sifatini ta'minlang. U asosan to'shak, shpindel shassisi, jak shassisi, pnevmatik qavs, payvandlash mash'alini sozlash mexanizmi, joylashishni aniqlash moslamasi, pnevmatik tizim, payvandlash quvvat manbai va elektrni boshqarish tizimidan iborat. Har xil ish qismlari to'g'ridan-to'g'ri ishlash interfeysida parametrlarni o'rnatishi mumkin va faqat ishlab chiqarish vaqtida dasturni to'g'ridan-to'g'ri chaqirish kerak. Butun mashinaning sifati ishonchli, tashqi ko'rinishi chiroyli va avtomatlashtirish darajasi yuqori. TIG va MIG payvandlash shakllarini avtomatik payvandlash amalga oshirilishi mumkin. (TIG payvandlash uchun qo'shimcha simli oziqlantiruvchi kerak).





Tanklarni payvandlash uskunalari

Payvandlash materiali	alyuminiy magniy qotishmasi
ikki tomonlama aylana tikuvining uzunlik diapazoni	300-2200 mm yoki kerak bo'lganda
Qalinligi diapazoni	2-4 mm yoki kerak bo'lganda
Payvandlash tezligi	6-8 daqiqa / dona
Uskunaning umumiy quvvati	25 kVt
Quvvat manbai kuchlanishi	380V ± 10% 50HZ
Siqilgan havo bosimi	(0,4-0,6) MPa





Maxsus alyuminiy yonilg'i baklarini payvandlash mashinasi



1.Positioner tizimi (yadro)

• Bosh va dumgʻaza: Odatda, oʻrnatilgan servo dvigatel va tezlikni bosqichsiz boshqarish uchun aniq reduktorga ega-faol harakatlantiruvchi blokdir. Pnevmatik qo'zg'aluvchan, boshqariladigan siqish mexanizmi bo'lib, turli uzunlikdagi neft tanklarini joylashtirish uchun yo'naltiruvchi relslar bo'ylab siljishi mumkin.
• Chuck/maxsus armatura: bosh va dumga o'rnatiladi, u ishlov beriladigan qismni aniq qisish va aylantirish uchun ishlatiladi. Alyuminiy moyli idish shakllari uchun (silindrsimon, elliptik, yumaloq burchakli kvadrat) havo bilan to'ldirilgan kengaytiruvchi mandrel- yoki maxsus kontur chuck odatda idishning ichki devoriga zarar bermasdan mahkam siqishni ta'minlash va payvandlash deformatsiyasini samarali boshqarish uchun mo'ljallangan.



2. Payvandlash tizimi

• Sim o'tkazish mexanizmi: alyuminiy payvandlash paychalarining silliq va bir xilda oziqlanishini ta'minlash, egiluvchan alyuminiy simning egilishi yoki to'siq bo'lishining oldini olish uchun ikki-qo'zg'aluvchan simli oziqlantiruvchi bilan jihozlangan.
• Payvandlash mash'alasi: alyuminiyni payvandlash uchun zarur bo'lgan doimiy yuqori oqimni boshqarish uchun suv{0}}sovutilgan, yuqori{1}}tok MIG manba mash'alidan foydalanadi.
• Kuzatuv sensori: Uning asosiy vazifasi kontaktni aniqlash usuli yordamida payvand chokining aniq joylashuvi va yoʻnalishini real vaqtda-kuzatishdir. Payvandlash paytida u ish qismini yig'ish yoki termal deformatsiyadan kelib chiqadigan og'ishlarni avtomatik ravishda aniqlaydi va joylashuv ma'lumotlarini darhol boshqaruv tizimiga qaytaradi. Keyin tizim payvand chokining balandligini dinamik ravishda mos ravishda sozlaydi, bu esa payvandlash paychalarining har doim payvandlash balandligini aniq kuzatishini ta'minlaydi.

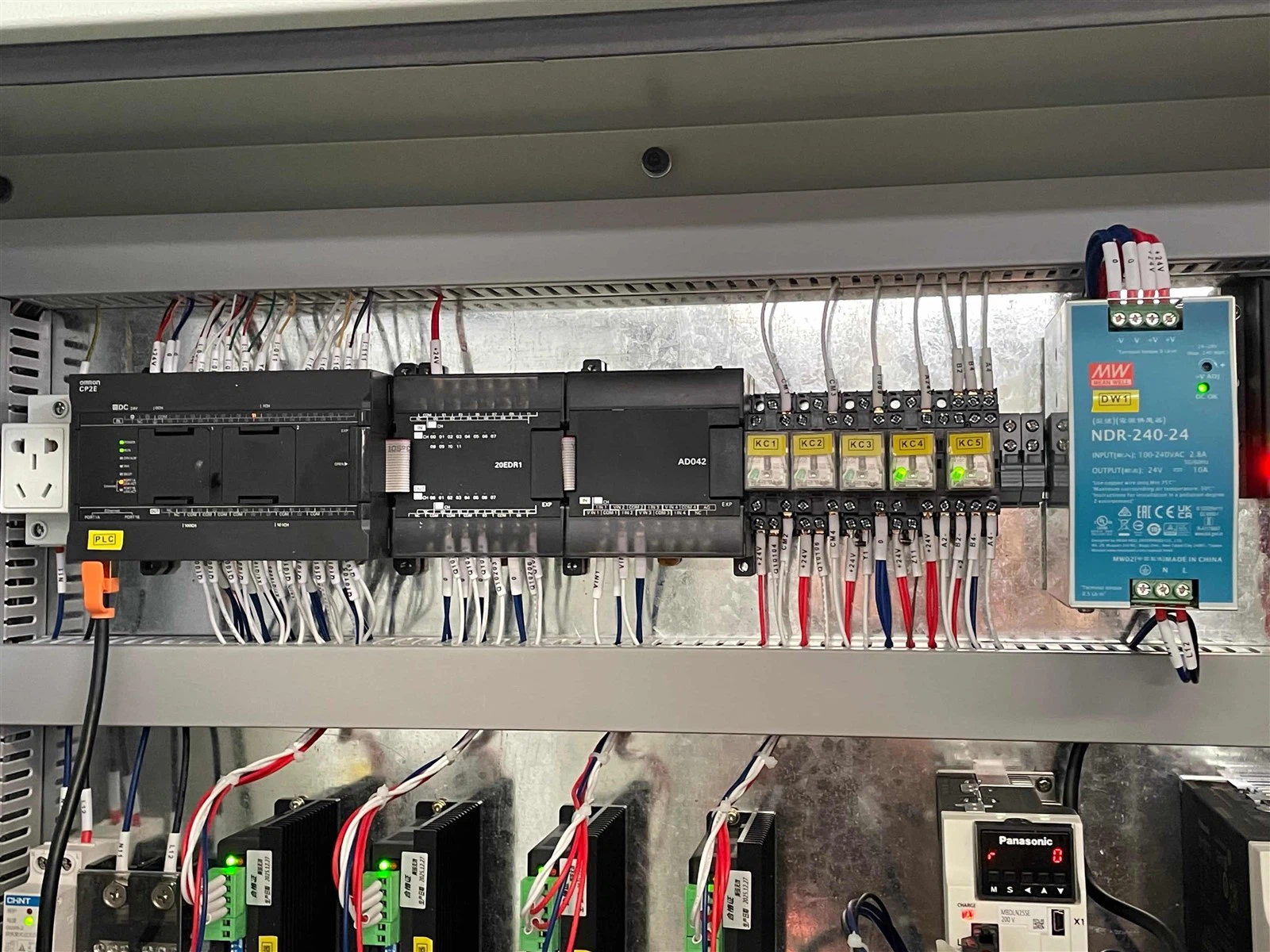

3.Elektr boshqaruv tizimi

• Yadro: boshqaruv markazi sifatida PLC (Programmable Logic Controller) dan foydalanadi.
• Inson mashinasi interfeysi (HMI): Payvandlash parametrlarini (masalan, payvandlash oqimi, kuchlanish, payvandlash tezligi, aylanish tezligi, yoy parametrlarining-yuqorisi va oxiri- va hokazolarni sozlash, saqlash va qayta chaqirish uchun sensorli ekran bilan jihozlangan.
• Funktsiyalar: (bog'langan) ishlashga erishish uchun joylashtiruvchi aylanishini, payvandlash mash'alasi harakatini va payvandlash quvvat manbai-yoqish va o'chirishni muvofiqlashtiradi va boshqaradi. Xato diagnostikasi va signalni ko'rsatish funktsiyalari mavjud.

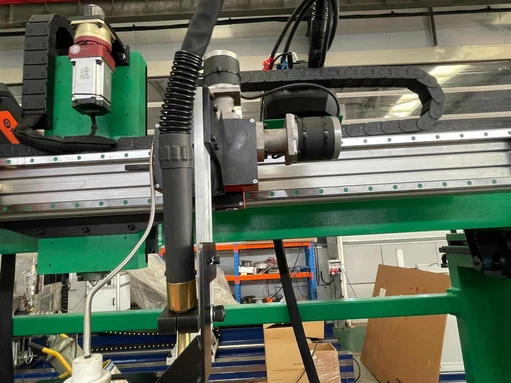

4.Sayohat mexanizmi (Gantry yoki Cross Stol)

Payvandlash mash'alasi bo'ylab harakatlanishi kerak Gantry yoki o'zaro faoliyat stol. Ushbu tizim odatda servo vosita tomonidan boshqariladi, u viteslar va sinxron kasnaklar bilan hamkorlikda payvandlash mash'alini bir tekis chiziqli harakatda harakatga keltiradi, tezlik joylashtiruvchining aylanishi bilan sinxronlanadi.

5. Renderlar

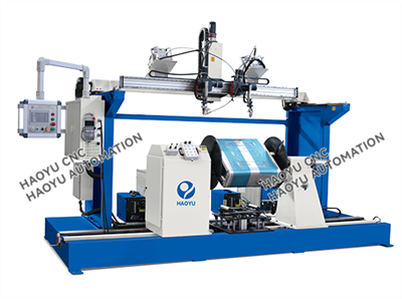

Avtomatik alyuminiy tankni payvandlash mashinasi

1.Asosiy sanoat tarmoqlari: Qurilish mashinalari, qishloq xoʻjaligi mashinalari, avtomobillar, kemasozlik, energiya ishlab chiqarish uskunalari, havo kompressorlari va boshqalar.

2.Odatiy ish qismlari:

Dizel dvigatellari, ekskavatorlar, yuk ko'taruvchilar va traktorlar uchun alyuminiy qotishma yonilg'i baklari.

Shlangi tizimlar uchun alyuminiy qotishma gidravlik moy tanklari.

Dvigatellar uchun alyuminiy qotishma radiatorli tanklar.

Boshqa shunga o'xshash alyuminiy qotishma bosimli idishlar yoki aylana yoki to'g'ri tikuvli payvandlash bilan korpuslar.
