Avtomatik ikki-mash'alli suv ostida payvandlash mashinasi
Elektr yoyi oqim qatlami ostida yonib, payvandlash simini, asosiy materialni (ish qismini) va oqimni eritadi. Eritilgan oqim eritilgan hovuzni himoya qiladigan va metallurgiya reaktsiyasida ishtirok etadigan cüruf hosil qiladi. Ark va eritilgan hovuz oqim bilan qoplanganligi sababli, ko'rinadigan yoy nuri yo'q, tutun va chang kamroq.
Ta'rif

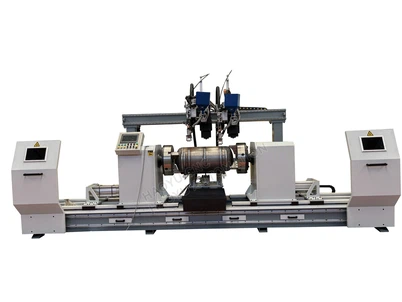

Avtomatik ikki-mash'alli suv ostida payvandlash mashinasi
I. Ilova
- Gaz ballonining korpusida bitta dumaloq tikuvni payvandlang. Eritma qalinligi va kengligi ish talabiga etadi. Bir xil va silliq payvandlash ko'rinishi bilan.
- Tsilindrni qulay tarzda yuklang va tushiring.
- Suv ostida payvandlash turi.
- Mashina 24 soat davomida uzluksiz ishlashi mumkin.
II.Texnik parametr
|
Silindr diametri |
200-750 mm |
|
Silindr uzunligi |
200-500 mm |
|
Aylanish tezligi |
0,2-2 rpm |
|
Dvigatel quvvati |
0,75 kVt |
|
Havo bosimi |
0,4-0,6Mpa |
|
Payvandlash mash'alasi chap-o'ng yo'nalishda harakatlanish diapazoni |
50 mm |
|
Payvandlash mash'alini ko'tarish diapazoni |
50 mm |
|
Qattiq simning diametri |
1,6 mm-3,2 mm |
III.Mashina tuzilishi
1. Ish qismi aylanma chuck bilan o'rnatiladi va aylanuvchi g'ildiraklar tirgaklari bilan quvvatlanadi. Aylanadigan g'ildiraklar silindrni yuklash va tushirish uchun moslashuvchan va qulay bo'lishini ta'minlaydi. Qavslar orasidagi masofa ishlov beriladigan qismning uzunligiga qarab sozlanishi mumkin.
2.Ushbu dual{1}}qurolli suv osti yoyli payvandlash mashinasi yuqori aniqlikdagi shpindelli haydovchi tizimi va harakatlanuvchi qisish mexanizmi bilan jihozlangan. Shpindel qutisi servo motorni birlashtiradi, bu ish qismini silliq aylantirish uchun chuckni aniq boshqara oladi. Shu bilan birga, boshqa tomondan harakatlanuvchi quyruqda ejektor pin o'rnatilgan. U moslashuvchan harakatlanishi va ish qismini har ikki tomondan mahkam qisish uchun chuck bilan birgalikda ishlashi mumkin, shu bilan payvandlash jarayonida payvand choki har doim ideal gorizontal holatda saqlanishini ta'minlaydi, bu esa yuqori{6}}sifat va yuqori-samarador aylana payvandlash uchun ishonchli kafolat beradi.
3.Ushbu valf silindrning oldinga va orqaga harakatini boshqaradi. Vana ko'tarilganda, silindr orqaga qarab harakatlanadi, bu esa payvandlash mash'alining shpalda chapga va o'ngga harakatlanishiga imkon beradi. Torch payvandlash holatiga yetganda, valf pastga bosilib, silindrning harakatlanishiga olib keladi. Shundan so'ng silindr to'xtash blokini oldinga siljitadi, uni ko'ndalang nurga o'rnatadi, shu bilan payvandlash uchun mash'alni sobit holatda o'rnatadi.
4.Qopqoq:Uning asosiy vazifasi oqimni payvandlash joyiga saqlash va doimiy ravishda etkazib berishdir. Ushbu oqim payvandlash paytida yoy va payvand chovgumini qoplaydi, havo kirib kelishini va oksidlanish va nitridlanishni samarali oldini oladi, payvandning sifati va zichligini sezilarli darajada yaxshilaydi. Shuningdek, u kamonni barqarorlashtiradi, chayqalishni kamaytiradi va payvandning ko'rinishini yaxshilaydi.
5. Payvandlash mash'alasi: Uning asosiy vazifasi payvand simini simni uzatish mexanizmidan payvand zonasiga doimiy va barqaror yo'naltirish, bu jarayon davomida yuqori payvandlash oqimini sim uchiga o'tkazishdir. Payvandlash tabancasining uchi, shuningdek, oqimni etkazib berish, uning oldidagi yoyni bir tekis qoplash uchun javobgardir, shu bilan payvandlash paytida himoya qatlamini hosil qiladi, yoyning barqaror yonishini ta'minlaydi va yuqori-sifatli choklarni hosil qiladi.
Malumot uchun IV.Vedio
Shlangi silindrli SAW payvandlash mashinasi
Havo tanki SAW payvandlash mashinasi
