Avtomatik MAG Robotik quvur gardishli payvandlash mashinasi



Robotik gardishli dumaloq tikuvli payvandlash mashinasi

1.Tsilindr{1}}harakatlanuvchi joylashishni aniqlash mexanizmi



Taxminan tsilindr bilan boshqariladigan{0}}joylashuvni aniqlash mexanizmidan foydalanadigan aylanuvchi joylashishni aniqlash tizimi bilan jihozlangan. Ushbu mexanizmning asosiy vazifasi quyruqning ish rejimlarini tezkor almashtirishni ta'minlashdan iborat: payvandlash jarayonida ishlov beriladigan qismning harakatsiz qolishi kerak bo'lganda, boshqaruv tizimi silindr piston rodini tezda yuqoriga surish uchun haydash buyrug'ini beradi. Porshen rodining uchi, odatda, yuqori-kuchli, aşınmaya bardoshli-oʻrnatish pin yoki kaliti bilan ishlab chiqilgan boʻlib, u mexanik qattiq blokirovkani hosil qilib, dumgʻazaning aylanadigan qismlariga oldindan oʻrnatilgan mos keladigan tirqish yoki kalit yoʻliga aniq kiritiladi. Ushbu pin{7}} qulflash aylanish erkinligini samarali ravishda yo'q qiladi, payvand choki va ishlov beriladigan qismning payvandlash paytida mutlaqo harakatsiz bo'lishini ta'minlaydi, robotli payvandlash uchun barqaror ma'lumot beradi va gardish aylanasi chokining koaksialligi va payvandlash sifatini katta kafolatlaydi. Qaytishni davom ettirish uchun tsilindr joylashishni aniqlash pinini orqaga tortadi va dumg'aza qo'zg'aluvchan vosita tomonidan erkin aylantirilishi mumkin. Chuck, shuningdek, silindrli haydovchi qurilma va shunga o'xshash funktsiyalar bilan jihozlangan. Biroq, avvalgisidan farqli o'laroq, bu erda gidravlik silindrli qurilma o'rnatilgan. Uning maqsadi: piston rodining yuqori qismidagi pin chuckdagi mos keladigan uyaga kiritilganda, gidravlik tsilindr pinni aylantirish uchun harakatga keltiradi va shu bilan shtutserning qisilishi va bo'shashishini nazorat qiladi. Armatura mijozlarning talablariga muvofiq sozlanishi mumkin.



2.Harakatlanuvchi dumg'aza



Taglik mashina korpusidagi aniq yoʻnaltiruvchi relsga oʻrnatilgan va uning asosiy harakatlantiruvchi kuchi-yuqori samarali silindrdan keladi. Avtomatlashtirilgan payvandlash siklida tsilindr dasturlashtirilgan ko'rsatmalarga muvofiq ishlaydi, butun quyruq qismini hidoyat ray bo'ylab silliq siljiydi, payvandlanadigan quvur qismlari va gardish agregatlarini ishonchli tarzda mahkamlaydi, payvandlash paytida juda yuqori joylashishning qattiqligi va konsentrikligini ta'minlaydi. Payvandlash tugallangandan so'ng, silindr o'z yo'nalishini o'zgartiradi va quyruq darhol bo'shatiladi va dastlabki holatiga qaytadi, bu ish qismini tez olib tashlash va keyingi ish qismini qisish imkonini beradi.



3. Qo'llab-quvvatlovchi ramka



Qo'llab-quvvatlovchi silindrsimon ish qismlari uchun maxsus mo'ljallangan. Uning asosiy korpusi barqaror V{1}}shaklli tuzilishga ega bo‘lib, quvur armatura va gardishlarni ishonchli tayanch va joylashtiradi. Payvandlashdan oldin ishlov beriladigan qismni optimal holatga osongina sozlash imkonini beruvchi past-qarshilik roliklar raftaning yuqori qismiga o'rnatiladi. Bundan tashqari, qo'l g'ildiragini aylantirish, turli o'lchamdagi ish qismlariga tezda moslashish va robotli payvandlash operatsiyalari bilan samarali hamkorlik qilish orqali rafning umumiy balandligi moslashuvchan va aniq qo'lda sozlanishi mumkin.



4. Shpindel qutisi



Servo vosita shpindelni quvvat bilan ta'minlaydi va payvandlash jarayonining qat'iy talablariga javob berish uchun payvandlash paytida aniq aylanish nazoratini ta'minlaydi. Supero'tkazuvchi yostiq toymasin kontakt orqali payvandlash oqimining barqaror va ishonchli yo'lini ta'minlaydi, shu bilan birga aylanish jarayonida milning uzluksiz quvvatlanishiga imkon beradi, payvandlash yoyining uzluksizligi va barqarorligini ta'minlaydi.



5.Sanoat robot tizimlari



Robot korpusi mustahkam chiziqli yo‘naltiruvchi relsga o‘rnatiladi va servo motorlar tomonidan aniq boshqariladi va boshqariladi. Servo motorlar buyruqlarga tez va muammosiz javob berib, robotni yo'naltiruvchi rels bo'ylab oldindan o'rnatilgan payvandlash ish stantsiyasiga aniq harakat qilish uchun boshqaradi. Ushbu dizayn robotning ishlash diapazonini sezilarli darajada kengaytirib, bir nechta gardish payvandlash joylarini uzluksiz va aniq joylashtirish imkonini beradi.



6.Mash'alni tozalash stantsiyasi



Asosan payvandlash mash'allarini avtomatlashtirilgan tozalash va texnik xizmat ko'rsatish uchun ishlatiladi. Bu ish stantsiyasi odatda robotning ish diapazoniga birlashtirilgan. Muayyan payvandlash muddatini tugatgandan so'ng yoki muntazam parvarishlash uchun robot avtomatik ravishda payvandlash mash'alini tozalash stantsiyasiga o'tkazadi. Uning asosiy vazifalari quyidagilardan iborat: payvand chokining uchida sferik qoldiqlarni bartaraf qilish uchun -kesish mexanizmi yordamida payvandlash paychalarining aniq kesish; ko'krak qafasining ichki qismini silikon moy yoki chayqalishga qarshi-purkash orqali himoya qilish; va tozalash cho'tkasi yoki pnevmatik qirg'ichdan foydalanib, ko'krakning ichki va tashqi tomoniga yopishgan payvandlash choklarini olib tashlash.

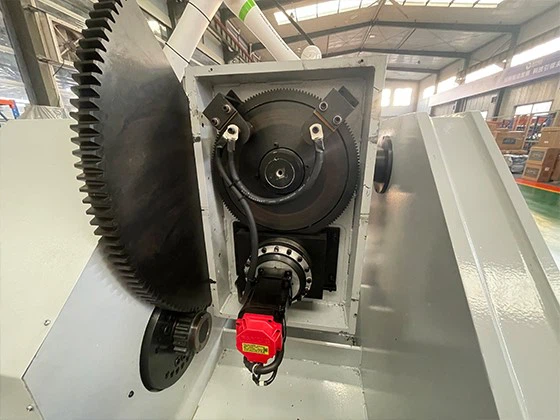

7. Burish mexanizmi



Bu mexanizm yuqori{0}}aniqlik, aylanish tezligi va burchak holatini dasturlashtiriladigan boshqarishni ta'minlovchi vosita sifatida servo motordan foydalanadi. Uning uzatish tizimi bitta katta va kichik bir juft vitesdan iborat. Odatda, kichik vites servo motorning chiqish miliga harakatlantiruvchi vosita sifatida o'rnatiladi, katta vites esa ishlov beriladigan qismni olib yuruvchi aylanuvchi stol yoki armatura bilan bog'lanadi. Ushbu reduktor juftligi dizayni og'ir ish qismini egish talablariga javob berish uchun servo motorning chiqish momentini samarali ravishda kuchaytiradi, shu bilan birga ishlov beriladigan qismning aylanish harakatining silliqligi va joylashish aniqligini yanada ta'minlaydi.





Robotli MAG zanglamaydigan po'lat quvur gardishli payvandchi

1.Yuklash va qisish: Operator nuqta{1}}payvandlangan quvur-ni koʻtaradi yoki maxsus mashina moslamasiga oʻrnatadi va pnevmatik yoki gidravlik qisqichni faollashtiradi.



2.Dastur tanlash/qayta chaqirish: HMI da ish qismi modeliga mos keladigan dasturni tanlang (yoki avtomatik tanib olishdan foydalaning).



3. Avtomatik payvandlash:

• Tizim boshlanadi. Pozitsioner ish qismini boshlang'ich holatiga aylantiradi.
• Robot/payvand mash'alasi yoyni yoqish nuqtasiga o'tadi.
• Avtomatik payvandlash boshlanadi (odatda ko'p-qatlamli, ko'p{1}}payvandli payvandlash). Pozitsioner doimiy tezlikda doimiy ravishda aylanadi va payvandlash mash'alasi tebranishi mumkin.
• Payvandlash tugallanadi. Ark o'chadi va payvandlash mash'alasi xavfsiz holatga qaytadi.



4.Yuklash: Armatura bo'shatiladi va operator payvandlangan ish qismini olib tashlaydi.





Avtomatik quvurli aylana tikuvli payvandlash uskunasi

• Neft-kimyo sanoati: bosim quvurlari, vana va gardish agregatlari.
• Kema qurilishi: Balastli suv tizimlari, yig'ma yong'inga qarshi quvurlar.
• Elektr quvvat qozonlari: sarlavhali armatura, iqtisodchi armatura.
• Kommunal muhandislik: yirik{0}}diametrli suv tozalash quvurlari, temir konstruksiya qismlari.











1.Odatda biz qadoqlash uchun fumigatsiyali kontrplak qutisidan foydalanamiz; ba'zi katta mashinalar uchun biz po'lat pallet va plastmassa plyonka qopqog'ini ishlatishimiz mumkin. Barcha mashinalar zavoddan chiqishdan oldin zangga qarshi bo'yoq yoki moy bilan bo'yalgan.
2.Paket mijozlarning talabi sifatida bo'lishi mumkin.





• To'lov muddati: xarid buyurtmasi bilan birga 30% T / T avans, balans yetkazib berishdan oldin tozalanishi kerak
• Yetkazib berish muddati: oldindan to'lovni olgandan keyin 45 kun
• Kafolat: butun mashina uchun 12 oy

Issiq teglar: avtomatik mag robotli quvur gardishli payvandlash mashinasi, Xitoy, ishlab chiqaruvchilar, etkazib beruvchilar, zavod
