Aks gardishli avtomatik Muti{0}}chok payvandlash mashinasi

1.Mexanik korpus va joylashishni aniqlash tizimi:

• Bosh pog'ona va dumg'aza joylashtiruvchisi: bosh qismi (faol uchi) ishlov beriladigan qismning aylanishini boshqaradi, quyruq esa (qo'zg'aluvchi uchi) uni qo'llab-quvvatlaydi va joyiga mahkamlaydi. U AC servo vosita haydovchisidan foydalanadi, bu tezlikni aniq nazorat qilish va bosqichsiz tezlikni tartibga solish imkonini beradi.
• To'shak yoki Gantry: butun mashinani qo'llab-quvvatlaydigan qattiq poydevor.

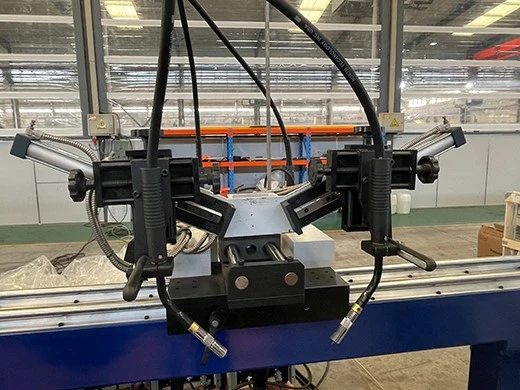

2.To'rtta{1}}mash'alli payvandlash tizimi (yadrosi):

• To'rtta mustaqil payvandlash mash'alasi va ularning surma mexanizmi: To'rtta payvandlash mash'alasi (odatda MIG/MAG gazdan himoyalangan payvandlash mash'allari) nosimmetrik tarzda joylashtirilgan, ishlov beriladigan qismning aylanasi bo'ylab 90 daraja teng taqsimlanadi. Har bir mash'al chiziqli yo'naltiruvchi relsga o'rnatilgan bo'lib, ish qismining turli o'lchamlari va payvandlash talablarini qondirish uchun radial (X), eksenel (Y) va balandlik (Z) yo'nalishlarida nozik sozlash imkonini beradi.
• Payvandlash quvvat manbai va sim o'tkazish tizimi: Odatda to'rtta yuqori samarali raqamli manba quvvat manbalari (masalan, Panasonic, Phonix, Linkoln va boshqalar), to'rtta simli oziqlantiruvchi va simli g'altaklar bilan jihozlangan. Sim uzatish tizimi barqarorlik va tiqilib qolishga qarshi{3}}xususiyatlarni talab qiladi.

3. Avtomatik boshqaruv tizimi:

• Yadro tekshiruvi: Odatda mashinaning umumiy ishlashini muvofiqlashtirish uchun asosiy boshqaruv bloki sifatida PLC (Programmable Logic Controller) dan foydalanadi.
• Inson mashinasi interfeysi (HMI): Parametrlarni sozlash (masalan, payvandlash tezligi, tebranish parametrlari, segmentlangan oqim va kuchlanish), dasturni chaqirish va uskunaning holatini kuzatish uchun rangli sensorli ekran.
• Payvandlash jarayonini boshqarish: Payvandlash bo'yicha mutaxassis ma'lumotlar bazasini birlashtiradi, bu barqaror payvandlash sifatini ta'minlash uchun segmentlangan dasturlashni (masalan, yoyni boshlash, payvandlash va yoyni tugatish bosqichlari uchun turli parametrlar) beradi.

Avtomatik to'rtta mash'alli aks gardishli payvandlash mashinasi

1.Yuklash: Operator yoki robot yig'ilgan ko'prik korpusini va gardish ish qismini bosh va quyruq o'rtasida ko'taradi va quyruq oldinga siljiydi va tortadi.

2. Joylashtirish va qisish: Ish qismi ishonchli tarzda mahkamlanadi, gardish uchi payvandlash mash'alasi holatiga mos kelishini ta'minlaydi.

3. Payvandlashni boshlash: Operator sensorli ekranda tegishli dasturni tanlaydi va ishga tushirish tugmasini bosadi.

4.Sinxron payvandlash: Bosh qismi ishlov beriladigan qismni bir xil tezlikda aylantiradi va barcha to'rtta payvandlash mash'alasi bir vaqtning o'zida yoyni yoqadi, oldindan o'rnatilgan payvandlash parametrlari (oqim, kuchlanish, tezlik, tebranish rejimi) bo'yicha payvandlash.

5.Segmentli nazorat: Nazoratchi payvandlash jarayonini avtomatik ravishda nazorat qiladi, odatda yoy boshlanishi va tugatish nuqsonlarini oldini olish uchun payvandning boshida va oxirida bir-birining ustiga tushadigan joylarda parametrlarni susaytiradi.

• Yuqori samaradorlik: Bir vaqtning o'zida to'rtta{0}}to'pponchali payvandlash payvandlash vaqtini bitta{2}}qurol yoki ikki-qurol uskunasiga nisbatan 60% dan ko'proq qisqartiradi, natijada ishlab chiqarish juda yuqori samaradorlikka erishiladi, bu esa uni ayniqsa ommaviy ishlab chiqarish uchun mos qiladi.
• Yuqori sifat: Simmetrik toʻrt{0}}qurolli payvandlash issiqlikning bir tekis taqsimlanishini taʼminlaydi, payvandlash deformatsiyasi va kuchlanish kontsentratsiyasini sezilarli darajada kamaytiradi.
• Parametrlashtirilgan va avtomatlashtirilgan payvandlash jarayoni inson xatosini bartaraf qiladi, natijada estetik jihatdan yoqimli va izchil payvand shakllari paydo bo'ladi. Odatda, u avtomobil o'qlari uchun talab qilinadigan yuqori standartlarga javob beradigan, yuqori quvvatga ega bo'lgan chuqur choklarni ishlab chiqaradi.
• Yuqori avtomatlashtirish va razvedka: Avtomatik payvandlash, mash'alni tozalash va signalizatsiya funktsiyalari bilan jihozlangan, uni ishlatish oson va payvandchi mahoratiga kam bog'liq. Integratsiyalashgan payvand choklarini kuzatish texnologiyasi moslashuvchanlikni oshiradi.
• Yuqori barqarorlik: Ruxsat etilgan mahsulotlar uchun ixtisoslashtirilgan dizayn yuqori mexanik strukturaning qattiqligini, barqaror va ishonchli ishlashini va past ishlamay qolish darajasini ta'minlaydi.
