Silindrli ko'krak avtomatik payvandlash mashinasi

Hydraulic cylinder welding equipment with multi-function manufacturers
Hydraulic cylinder welding equipment with multi-function suppliers
Hydraulic cylinder welding equipment with multi-function factory
Hydraulic cylinder welding equipment with multi-function best

Silindrli ko'krak avtomatik payvandlash mashinasi

Payvandlash mashinasi silindr{0}}naychalarini, ko'z va so'nggi qopqoqli piston rodini va moy portini avtomatik payvandlashga javob berishi mumkin. Yog 'tsilindrini payvandlashda strukturaning mustahkamligini ta'minlash uchun tokni yuqori darajada sozlash mumkin; nozik moyli ko'krakni payvandlashda, ishlov beriladigan qismdan yonib ketmaslik uchun oqim past darajada aniq sozlanishi mumkin.

So'rov yuborish

Ta'rif

Silindrli ko'krak avtomatik payvandlash mashinasi

product-3200-2400

I. Tavsif

Ushbu payvandchining ajoyib moslashuvchanligi va aniq quvvat nazorati uni keng ko'lamli payvandlash ishlari uchun ideal tanlov qiladi. Chuqur kirish va yuqori quvvatni talab qiladigan silindr korpuslarini payvandlash yoki aniqlik va minimal deformatsiyani talab qiluvchi nozullarni ta'mirlash - bu vazifaga bog'liq. Bu, birinchi navbatda, uning keng tokni sozlash diapazoni bilan bog'liq-uni payvandlash tsilindrlari uchun strukturaning yaxlitligini ta'minlash uchun yuqori darajada sozlanishi, shu bilan birga kuyib ketmaslik uchun nozik nozullar uchun tokni aniq pasaytiradi-. Natijada, bu ko'p qirrali payvandchi barqaror va ishonchli payvandlash sifatini ta'minlaydi, samaradorlikni va ko'p qirralilikni samarali oshiradi.

II.Asosiy komponentlar

1. Ish qismini joylashtirish va mahkamlash tizimi:
Tsilindrni joylashtirish mexanizmi: Bu odatda silindr o'qining payvand yo'lining markaziga mos kelishini ta'minlash uchun maxsus moslamalardan foydalanadi.
Ko'krakni joylashtirish va siqish mexanizmi: Bu juda muhim komponent. Nozik armatura (ehtimol pnevmatik yoki gidravlik quvvat bilan ta'minlangan) nozulni silindr devoridagi-oldindan ishlov berilgan teshikka aniq joylashtiradi va mahkamlaydi.

2. Payvandlash quvvat manbai va simni uzatish tizimi:

Payvandlash quvvat manbai: Odatda barqaror chiqish va aniq nazoratga ega yuqori samarali raqamli inverter gazdan himoyalangan payvandlash (MIG/MAG) quvvat manbaidan foydalanadi.

Tel besleme mexanizmi: simni silliq va barqaror oziqlantirishni ta'minlash uchun nozik simli oziqlantiruvchi va simni to'g'rilash mexanizmi bilan jihozlangan.

3. Elektr boshqaruv tizimi:

Uskunaning "miyasi", odatda PLC (Programmable Logic Controller) va sensorli ekranni (HMI) yadro sifatida ishlatadi.

Funktsiyalari: Bir nechta payvandlash dasturlarini (turli silindr diametrlari va nozul turlari uchun) saqlaydi va barcha ish ketma-ketligini nazorat qiladi.

III.Batafsil tasvirlar

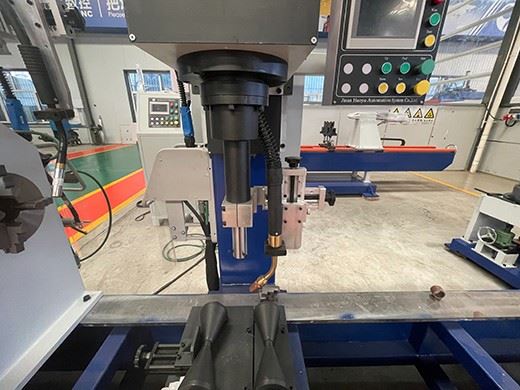

Operator yog 'tsilindrini joylashishni aniqlash moslamasiga ko'taradi yoki joylashtiradi va nozulni mos keladigan moslamaga qo'yadi. Uskunani ishga tushirgandan so'ng, armatura yog 'tsilindrini va ko'krakni to'g'ri siqish uchun avtomatik ravishda harakatlanadi. Payvandlash quroli avtomatik ravishda yoyning boshlang'ich nuqtasiga o'tadi. Payvandlash quvvati oldindan belgilangan dasturga muvofiq chiqariladi. Payvandlash quroli 360 graduslik payvand chokini bajarish uchun nozul atrofida dumaloq harakat qilishni boshlaydi.

Aylanadigan shtutser silindr barrelini doimiy tezlikda aniq qisadi va aylantiradi. Payvandlash tabancasi bilan birgalikda ishlaydigan aylanma chuck aylanali payvandlashda payvandning bir xilligi va barqarorligini ta'minlaydi va shu bilan payvandlash sifati va ishlab chiqarish samaradorligining mustahkamligini sezilarli darajada yaxshilaydi. Shu bilan birga, silindrli payvandchi, shuningdek, payvandlash tsilindri uchun alohida payvandlash quroli bilan jihozlangan, bu esa oldindan o'rnatilgan payvandlash parametrlariga ko'ra, payvandlash sifatini yanada mukammal qiladi.

Uskuna ikkita alohida boshqaruv tizimi bilan jihozlangan: tsilindrning o'z operatsion paneli va nozulning o'z operatsion paneli mavjud bo'lib, payvandlash jarayoni barqaror, samarali va avtomatik tarzda amalga oshirilishini ta'minlash uchun payvandlash tezligi, oqim va kuchlanish, burilish amplitudasi va chastotasi kabi payvandlash parametrlarini osongina o'rnatish va sozlash uchun ishlatilishi mumkin.
