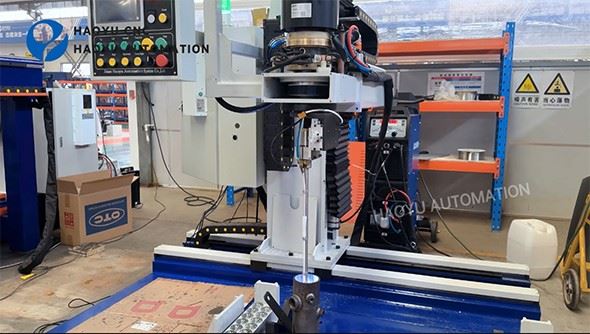

Vertikal ichki avtomatik issiq simli TIG qoplamali payvandlash mashinasi







1. Eskirgan yoki shikastlangan ichki teshiklarni ta'mirlash (masalan, gidravlik tsilindrlar, kemaning orqa vali teshiklari va katta podshipnik korpuslari).
2. Maxsus xususiyatlarga ega (masalan, eskirishga chidamlilik, korroziyaga chidamlilik va yuqori{0}}haroratga chidamlilik) qotishma material qatlamini qoplash orqali ichki teshiklarning sirtini funktsional jihatdan mustahkamlang.
3. Barqaror sifatni ta'minlab, yuqori malakali payvandchilarga bo'lgan ishonchni kamaytirib, ichki teshikli qatlamli payvandlashni ommaviy ishlab chiqarish va standartlashtirilgan ishlab chiqarishga erishing.







1. Ish qismini qisish: payvandlanadigan ish qismini (masalan, silindrni) gorizontal yoki vertikal ravishda shpindel qisqichiga mahkamlang.



2.Parametrni sozlash: Ish qismi materiali, teshik diametri, payvandlash materiali va qalinlik talablariga asoslanib, sensorli ekranda quyidagilarni o'rnating:

Shpindel tezligi n (rpm)

Payvandlash mash'alining harakat tezligi v (mm/min)

Payvandlash oqimi, kuchlanish, simni uzatish tezligi

Payvandlash qatlamlari soni, qoplama miqdori



3. Payvandlash mash'alining joylashuvi: payvandlash mash'alini qo'lda yoki avtomatik ravishda teshikka boshlang'ich nuqtaga joylashtiring va simni uzaytirish uzunligi va burchagini (odatda oldinga egilish burchagi) sozlang.



4. Avtomatik payvandlash:

Ishga tushgandan so'ng, ishlov beriladigan qism doimiy tezlikda aylanadi, payvandlash mash'alasi esa eksenel ravishda doimiy tezlikda harakat qiladi.

Bu ikki harakatning birgalikdagi harakati ichki devorda uzluksiz spiral payvand choki hosil qiladi.

Aylanish tezligining harakat tezligiga nisbatini nazorat qilish orqali payvand chokining qadami va bir-birining ustiga chiqishini aniq nazorat qilish mumkin, bu silliq va bir xil payvand chokini ta'minlaydi.

Bir yoki bir nechta inqilobdan so'ng, uskuna avtomatik ravishda payvandlashni tugatadi va kraterni to'ldiradi.



5.Ko'p{1}}qatlamli payvandlash: Agar qalinroq qatlam kerak bo'lsa, uskuna spiral payvandlashning keyingi qatlamini bajarish uchun avtomatik ravishda payvandlash mash'alini bir qatlam balandligiga ko'tarishi mumkin. Yo'nalish stressni kamaytirish uchun oldingi qatlamga qarama-qarshi bo'lishi mumkin.







1. Ixtisoslashgan ichki payvandlash mash'alasi:Asosiy komponent, odatda, nozik va suv{0}}sovutiladi, oʻrnatilgan oʻtkazuvchan nozul, gaz linzalari, sim oʻtkazgich va himoya gaz kanali bilan.

 2.CNC tizimi:PLC + inson{1}}mashina interfeysi (HMI), dasturlash, payvandlash jarayoni parametrlarini saqlash va barcha oʻqlarning muvofiqlashtirilgan harakatini boshqarish uchun ishlatiladi.

3.Servo vosita qo'rg'oshin vintini aylantirish uchun boshqaradi, bu payvandlash mash'alining sozlash mexanizmi ichida chapga va o'ngga harakatlanishiga imkon beradi, shu bilan payvandlashdan oldin payvandlash mash'alining ish holatini ta'minlaydi.



4. Payvandlash mash'alining harakatlanish tizimi: payvandlash mash'alining eksenel (Z{0}}o'qi), radial (X{1}}o'qi) harakati va tebranishini boshqaradigan servo slayd yoki portal.

 5.Tel besleme tizimi:Yuqori-aniqlikdagi servo simli oziqlantiruvchi, ingichka simli kichik g'altaklardan foydalangan holda, simning tebranishlarsiz silliq va barqaror uzatilishini ta'minlaydi. Aylanish mexanizmi: Servo vosita payvandlash boshini boshqaradi, bu esa payvandlash mash'alining aylanishiga olib keladi.







Ish qismi haqida ma'lumot:



1. Material: Payvand chokining metall turi va asosiy material (masalan, uglerodli po'lat, zanglamaydigan po'lat, nikel{2}}asosli qotishmalar va boshqalar).
2. Teshik diametri va chuqurligi: Minimal/maksimal ichki teshik diametri va chuqurligi (chuqurlikdan{1}}diametrga nisbati). Bu to'g'ridan-to'g'ri payvandlash mash'alasi va o'tkazgich novdasining o'lchamini, qattiqligini va simni oziqlantirish usulini aniqlaydi.
3. Ish qismining o'lchami va og'irligi: payvandlash mashinasining yuk ko'tarish qobiliyatini-, chuck hajmini va dastgoh tuzilishini aniqlaydi.
4. Payvand chokining joylashuvi: bu to'g'ri teshikmi, pog'onali teshikmi, toraygan teshikmi yoki oxirgi yuzmi? Tebranuvchi plomba kerakmi?
5. Payvand chokiga qo'yiladigan talablar: Qalinligi, kengligi, bir/ko'p{0}}qatlami, suyultirish tezligini nazorat qilish talablari va sirtni tugatish talablari.



Agar sizga payvandlash uskunalari kerak bo'lsa, biz bilan bog'laning. Payvandlash muammolaringizni hal qilish uchun bizda professional payvandlash jamoasi mavjud.
