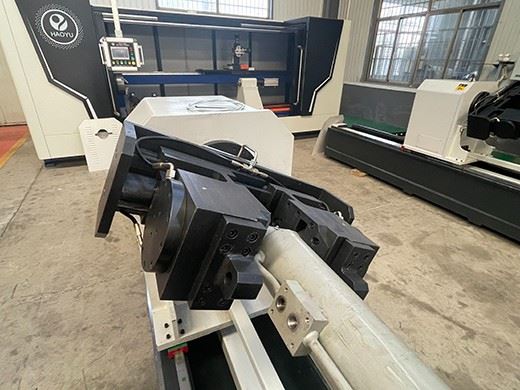

Avtomatik gidravlik silindrlarni yig'ish mashinasi





Mashina gidravlik yotoq boshi silindrli sinxron qisish va aylanish moslamasi, silindrni qo'llab-quvvatlash mexanizmi, piston rod V-shaklidagi qavsni ko'tarish mexanizmi, silindr gardish qopqog'ini mahkamlash mexanizmi, piston rod-orqaga surish mexanizmi, elektr tizimi va gidravlik tizim bilan jihozlangan.





1.Mashina tagligi kvadrat trubka va plastinka bilan payvandlanadi va tekislik asosda qayta ishlanadi, bu butun sifatida samarali bo'ladi. To'shak payvandlangandan so'ng, to'shakdagi stressni bartaraf etish va uzoq-muddatli foydalanishdan keyin yuqori aniqlikni saqlash uchun issiqlik bilan ishlov berish va qarish bilan ishlov berish amalga oshiriladi. To'shak yuki 500 kg dan ortiq yukni ko'tarishi mumkin.



2.Bosh zaxirasinxron siqish va aylanish moslamasi

Shlangi silindrni sinxron siqish va aylanish moslamasi servo aylanadigan mil, gidravlik silindrli sinxron siqish mexanizmi va bosh stokining oldinga va orqaga qaytish mexanizmidan iborat.

2.1. Servo aylanadigan shpindel servo aylanadigan vosita tomonidan boshqariladi va milni aylantirish uchun tishli vites sekinlashtiriladi. Vites-teskari tebranishlarga qarshi viteslar bilan yig'ilgan va aylanish og'ishi yo'q. Shlangi moyni oldingi siqish tsilindriga etkazib berish uchun asosiy shaftada aylanadigan qo'shma mexanizm ishlatiladi.

2.2. Mashinaning bosh qismi oldinga siljiydi va orqaga qaytish mexanizmi o'zgaruvchan tok dvigateli tomonidan boshqariladi va bosh qismi oldingi vint orqali tegishli joyga oldinga va orqaga siljiydi va sozlash maqsadiga erishish uchun qulflanishi mumkin.



3.qo'llab-quvvatlash mexanizmigidravlik silindrli bochkalar uchun

3.1 Mashinada 2 ta silindrli qavslar mavjud, qavslar rezina roliklar tomonidan quvvatlanadi, yo'naltiruvchi ustunlar tomonidan boshqariladi va qo'l g'ildiragi yuqoriga va pastga sozlanishi mumkin.

3.2 Ikki qavs ish qismini barqaror va ishonchli aylanishini amalga oshirish uchun ish qismini ko'taradigan va yuklaydigan va joylashtirgandan keyin pastga tushadigan pnevmatik ko'tarish mexanizmi bilan jihozlangan. Har bir braket yaxshi yuk ko'tarish qobiliyatiga ega, yaxshi barqarorlikka ega va ishlov beriladigan qismga zarar etkazmaydi.



4.V-turdagi qavsni ko'tarish mexanizmiuchunPiston rodkasi

4.1 Porshen rodning V-shaklidagi kronshteynni ko‘tarish mexanizmi mashinaning yo‘naltiruvchi rayiga o‘rnatilgan va piston rodiga ikkita V-shaklli rezina g‘ildiraklar tayanadi. Piston rodi oldinga va orqaga aylanishi mumkin.

4.2 Ikki qavs yuqoriga va pastga harakatlanuvchi ramkaga o'rnatiladi va masofa uzoq va qisqa ish qismlariga moslashish uchun sozlanishi. Harakatlanuvchi qavs old va orqa sim o'lchagichlar tomonidan boshqariladi va silindr V-shaklidagi qavsning balandligi o'zgarishini amalga oshirish uchun boshqariladi.



5. TheC ni kuchaytirish mexanizmisilindrli gardish qopqog'i

5.1. Tork mashinasi import momenti bo'lib, momenti 1500kgf-m. Tsilindrni ish uchun mahkamlash uchun chiqish uchida moment kaliti o'rnatilgan. Tork kaliti ikkita rejimga ega: uyasi va teshik.

5.2. Buralish mexanizmi vagonga o'rnatiladi va ish qismiga tezda yaqinlashib, uni ish joyiga kiritishi mumkin bo'lgan hidoyat relslari tomonidan boshqariladi va dastur nazorati ostida so'nggi qopqoqni mahkamlashni avtomatik ravishda yakunlaydi.



6.Piston rodni orqaga qaytarish mexanizmi

Piston rodini orqaga surish-mexanizmi shundan iboratki, murvatlar toʻliq orqaga buralib, piston rodi ochiq turgandan soʻng mexanizm gidravlik dvigatel va yon tomondan zanjir tomonidan boshqariladi va silindr jarayonini yakuniy oʻrnatishni yakunlash uchun piston rodini yoʻnaltiruvchi ray boʻylab silindrga qaytaradi.













Yo'q.	Element	Parametrlar
1	Ish qismini uzaytirish uzunligi	400-2000 mm
2	Shlangi tsilindrning barrel diametri	50-200 mm
3	mahkamlash mashinasi	1500kgf-m, aniqlik: ±3%:±3%
4	Piston V-shaklidagi joylashishni yuqoriga va pastga sozlash masofasi	100MM
5	Piston V-shaklidagi joylashishni oldinga va orqaga sozlash masofasi	300MM
7	Harakat masofasi oldinga va orqaga V-pistonning joylashishi	500MM
8	Old V-qavsni yuqoriga va pastga sozlash diapazoni	50-100 mm
9	Porshen rodining V-qo‘shtirnoqining yuqoriga va pastga harakatlanish diapazoni	100MM
10	Tork ko'ndalang qavsning oldinga va orqaga harakatlanish masofasi	100MM
11	Tork ko'ndalang qavs chap va o'ng harakat masofasi	200MM
12	Piston rodini orqaga qaytarish kuchi	0-500KG sozlanishi aniqlik: ± 3%
