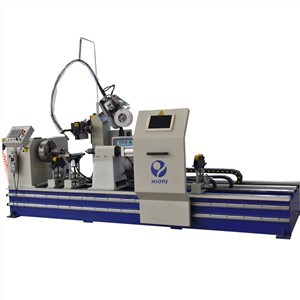

5 eksa CNC gidravlik silindrli avtomatik tikuvli payvandlash mashinasi



Mashina funktsiyasi

1.Ikki trubka orasidagi tekis doira tikuvini yoki fileto payvandini avtomatik ravishda payvandlash. Payvandlash jarayoni doimiy va barqaror bo'ladi. Payvand chokining ko'rinishi yaxshi va silliq, termoyadroviy chuqurligi va termoyadroviy kengligi payvandlash talabiga javob beradi, oqish darajasi 1% dan kam.

2. Ish qismi formasining joylashuv o'lchamlari avtomatik ravishda joylashishi mumkin bo'lganda, foydalanish uchun qulay va ishonchli, payvandlash sifati talablarga javob beradi, tez va qulay siqiladi. Mashina 24 soat davomida uzluksiz ishlashi mumkin.

3.Mashina yuqori kuchlanish, sekin simni oziqlantirish va yoyni yoqish funktsiyasi bilan jihozlangan, ishonchli yoy ateşlemesini ta'minlash, shuningdek, past kuchlanish va past oqim yoyini yopish va boshq kraterini to'ldirish funktsiyalari.

4. PLC bilan CNC tizimini qabul qiling, 5 -o'lchovli harakatni boshqaring: aylanish, payvandlash mash'alasi yuqoriga-pastga, oldinga va orqaga, chapga va o'ngga va burilish burchagi. Payvandlash yo'lidan chiqib ketish, yoy uzluksiz yonayotganda tikuvning normal payvandlashiga erishish.

5. Payvandlash turi va payvandlash spetsifikatsiyasi PLC orqali oldindan o'rnatilishi, saqlanishi va esga olinishi mumkin. Parametrlarni o'zgartirish va mash'al ekran interfeysi orqali holatni o'zgartirish qulay.

6. Ishlov beriladigan qismning uchi uch-jag'li shtutser bilan qisiladi va aylantiriladi. Payvandlashdan oldin payvandlash boshi holatini va payvandlash mash'alining egilish burchagini sozlang va yaxshilab mahkamlang. Payvandlash paytida payvandlash mash'alasi mahkamlanadi, ishlov beriladigan qism aylanadi va payvandlash gorizontal holatda bo'ladi.

7. Payvandlash mashinasi elektr tokining oqimiga qarshilik ko'rsatmaydigan toza topraklama tizimiga ega. Yoyning kuyishi yoki boshqalarning oldini olish uchun topraklama elektrodining iplar bilan bog'lanishiga yo'l qo'ymaslik kerak. Har qanday topraklama elektrodi tashqi quvur yuzasiga ulangan bo'lishi kerak.

8. Payvand chokining mos yozuvlar rasmi





Ish tartib-qoidalari

1. Ish qismini qo'llab-quvvatlovchi qavslarga o'rnatish va bosh shtutser bilan mahkamlash

2 Payvand choki avtomatik ravishda pastga tushadi va payvandlash mash'alasi o'rnini sozlang

3. Oldindan{1}}berilgan himoya gaz

4. Dastur sifatida payvandlash tikuvini avtomatik ravishda yakunlash

5. Payvandlash mash'alasi yuqoriga ko'tariladi va avtomatik ravishda dastlabki nuqtaga qaytadi

6. Armaturani chuckga bo'shating va quvurni avtomatik ravishda tushiring

7, keyin 1-bosqichdan boshlang



Asosiy konfiguratsiyaga kirish

Maxsus mashina elektr raqamli boshqaruv kallasi, qisqichli va o'tkazuvchan mexanizmli bitta to'plamli chuck, bitta to'plam quyruq qismi, payvandlash mash'alasi bilan bitta to'plamli payvandlash boshi, elektrni boshqarish tizimi, sim o'tkazgichli payvandlash quvvat manbai, pnevmatik tizimdan iborat.

5 eksa CNC gidravlik silindrli avtomatik tikuv payvandlash mashinasining ish video havolasi







Texnik parametrlar



Konfiguratsiya ro'yxati



Yo'q.	Nomi va modeli	Miqdori	Mark
1	Avtomatik payvandlash mashinasi tanasi	1 to'plam	Haoyu brendi
2	Payvandlash quvvat manbai va surish tipidagi simli oziqlantiruvchi Yaponiya OTC EP400, sizning talabingiz bo'yicha boshqa brenddan foydalanishi mumkin	1 to'plam	Yaponiya birjadan tashqari
4	Kabel va ulagich (Haoyu brendi)	1 to'plam	Haoyu brendi
5	Mashina ishlashini nazorat qilish dasturi	1 to'plam	Haoyu brendi
6	Payvandlash mash'alasi (suv sovutish turi)	1 to'plam	Haoyu brendi
7	Suv sovutish tanki	1 to'plam	Haoyu brendi
8	5 eksa payvandlash mash'alasi bilan payvandlash boshi	1 to'plam	Haoyu brendi
9	Siqish moslamasi bilan shtutser	1 to'plam	Haoyu brendi
10	MCGS Torch ekranli boshqaruv paneli	1 to'plam
11	Yaponiya OMRON PLC bilan elektr tizimi	1 to'plam
12	Pnevmatik tizim	1 to'plam	Tayvan AIRTAC brendi
13	Qo'llab-quvvatlovchi qavslar	2 to'plam	Haoyu brendi
14	Kulonni o'rgating	1 to'plam	Haoyu brendi
15	Yo'naltiruvchi temir yo'l	1 to'plam	Tayvan HIWIN





Mashina tanasi

Mashina tagligi og'ir kvadrat trubka va po'lat plitalar bilan payvandlanadi, bosh qismi hidoyat rayining o'ng tomoniga o'rnatiladi va quyruq mashina bazasining chap tomoniga o'rnatiladi. chapga va o'ngga sozlanishi mumkin. Payvandlash mash'alasi sozlamalari va pnevmatik ko'tarish mexanizmi ga o'rnatiladi, uni hidoyat ray bo'ylab sozlanishi, masofani o'zgartirishi va sozlangandan keyin tortilishi mumkin.



Elektr boshqaruv tizimi

1 CNC boshqaruv tizimi

CNC tizimi payvandlash jarayonining 5-eksa bog'lanishini amalga oshirish uchun AC servo motorini boshqaradi. Reylar butunlay yopiq. U beshta o'lchovga ega, mos ravishda aylanma o'qning aylanishini, payvandlash mash'alini yuqoriga va pastga, oldinga va orqaga, chapga va o'ngga va burchakli burilish harakatini boshqaradi. U CNC boshqaruv tizimi, yuqori quvvatli AC servo vosita va vosita drayveridan iborat.

2 Payvandlash dasturining bajarilishini nazorat qilish uchun OMRON PLC dan boshqaruv yadrosi sifatida foydalanish. Tizim yaxshi barqarorlik va oddiy tuzilishga ega, uni saqlash oson.

3. Sensorli ekran: MCGS Torch ekranini kirish/chiqish interfeysi sifatida qabul qiladi. Payvand choki uzunligi va boshqa parametrlarni ushbu interfeys orqali kiritish mumkin. Payvandlash jarayonida nosozlik yuz berganda signal berishi va ko'rsatma berishi mumkin.

4 Payvand choki uzunligi aylanuvchi enkoderning yopiq halqa tizimi-bilan aniqlanadi, joylashuvni aniqlash: payvandlash mash'alasi holati, bosh zaxirasi holati va import qilingan kontakt-kamroq kalit orqali aniqlangan quyruq holati.

5 Payvandlashning boshlang'ich nuqtasi avtomatik ravishda aniqlanadi va mash'al payvandlash oxirida avtomatik ravishda qaytib keladi.

6 Birlashtirilgan boshqaruv paneli. Boshqarish tugmalari, sensorli ekran va payvandlash parametrlari hammasi bitta panelda birlashtirilgan bo'lib, ulardan foydalanish va boshqarish qulay.

7 Payvandlash vaqti va chok uzunligini Torch ekrani orqali sozlash mumkin. Parametrlarni o'zgartirish sensorli tugma orqali qulay va o'z vaqtida kiritilishi mumkin. Parametrlarni saqlash va chaqirish mumkin.keyin mashina dastur sifatida payvandlash jarayonini boshlaydi.

8. Pnevmatik tizim

Pnevmatik tizim elektromagnit klapan, havo tsilindri, pnevmatik uchlik va quvur liniyalaridan iborat bo'lib, ular payvandlash mash'alasini yuqoriga va pastga boshqarish uchun ishlatiladi. Pnevmatik komponentlar Tayvanda ishlab chiqarilgan AIRTAC mahsulotlaridir.
